# 광섬유 패치 코드 란?
광섬유 패치 코드는 광학 경로의 활성 연결을 용이하게 하기 위해 양쪽 끝에 커넥터 플러그가 장착 된 광학 케이블을 말 합니다. 한쪽 끝에만 플러그가 장착된 경우, 돼지라고합니다. 패치 코드는 동축 케이블과 유사하지만 메쉬 쉴드가 부족합니다. 중앙에는 가벼운 전파를 담당하는 유리 코어가 있습니다. 다중 모드 광섬유에서, 핵심 직경의 범위 50 μm ~ 65 μm, 인간 모발의 두께와 거의 동일합니다. 대조적으로, 단일 모드 섬유의 코어 직경은 사이에 있습니다 8 μm 및 10 μm. 코어는 섬유를 내부에 두기 위해 코어보다 굴절률이 낮은 유리 재킷으로 둘러싸여 있습니다.. 외부의 얇은 플라스틱 재킷은 봉투를 보호 합니다.
# 광섬유 패치 코드의 분류

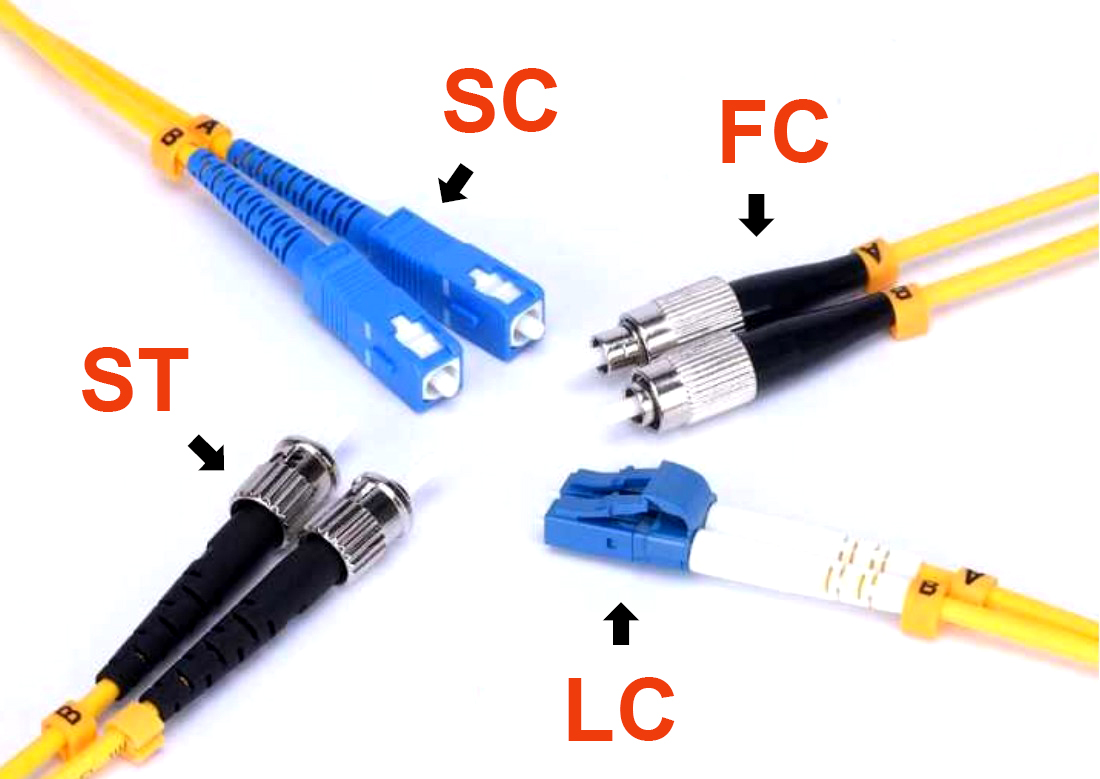

광섬유 패치 코드는 끝에 있는 커넥터 유형에 따라 분류될 수 있습니다.. 몇 가지 일반적인 커넥터 유형은 다음과 같습니다.:
- FC형: 이 커넥터는 외부 강화를 위해 금속 슬리브를 사용하고 고정을 위해 나사식 메커니즘을 사용합니다.. 이는 일반적으로 광분배 프레임에 사용됩니다. (ODF) 옆.
- SC형: SC 커넥터는 일반적으로 GBIC 광 모듈을 연결합니다.. 직사각형 쉘을 가지며 푸시-풀 커플링 메커니즘을 사용합니다..
- ST형: 이 커넥터는 일반적으로 섬유 분배 프레임에 사용됩니다.. 둥근 껍질을 가지고 있으며 총검 연결 메커니즘을 사용합니다..
- LC형: LC 커넥터는 일반적으로 SFP 모듈을 연결합니다.. 모듈러 잭과 유사한 래치 메커니즘을 갖추고 있습니다. (RJ) 쉬운 조작을 위해.
다른 커넥터 유형에는 MU가 포함됩니다., MPO, E2000, MTRJ, SMA 등. 이 커넥터의 최종 접촉 방법은 PC일 수 있습니다. (신체적 접촉), UPC (울트라 물리적 접촉), 및 APC (각진 신체 접촉)
